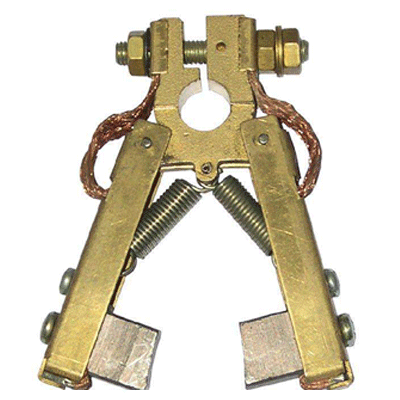

西安泰富西瑪電機原裝碳刷架（刷握）結構牢固,能長久保持電刷穩定、檢查或更換電刷時，易于在刷盒內裝卸電刷、能調整電刷在刷盒下的露出部分(刷盒下端邊緣與換向器或集電環表面的間隙)以防止磨壞換向器或集電環、電刷壓力的變化、加壓方向和加壓位置等對電刷磨損的影響要小。
      碳刷架（刷握）的作用是通過彈簧將壓力加在與換向器或集電環表面滑動接觸的電刷上，使其在固定體與旋轉體之間穩定地傳導電流。對電機來說，碳刷架（刷握）和碳刷都是非常重要的部件。不管電刷的特性多么好，刷架不合適時，碳刷不僅不能充分發揮它的優良特性，而且會給電機本身的性能和壽命帶來很大的影響。
      西安泰富西瑪電機原裝碳刷架（刷握）材質和技術指標滿足圖紙?jiān)O(shè)計要求，刷盒孔常規設計公差一般按基孔制動配合：徑向公差H7，軸向公差H11，刷盒孔拉削或推削粗糙度控制在Ra3.2-Ra1.6特殊要求增加擠壓塊降低粗糙度到Ra0.8，多孔刷盒用多把拉刀或推刀同時加工，確保刷盒加工后的同軸度，多孔刷盒的不同軸公差不大于0.36mm.刷握的固定面與刷盒的中心線平行度及間距公差均為：A=+-0.2。刷盒孔底面垂直于刷盒壁并垂直于固定面，其垂直度不大于0.25mm.刷握壓指轉動靈活，抬起后自由落下不能存在死點或悶卡現象，各個關節鉚接牢固無脫節隱患。表面根據使用環境可進行鍍Ni、鍍Zn、鍍Cr、鍍仿金、鍍銅、化學氧化、酸洗等方法處理，以保證碳刷架（刷握）的長久使用。避免刷盒體尖角、毛刺等不良缺陷存在，這些缺陷在潮濕環境下會引起放電現象。新出廠的刷盒壓指壓力已調整好，隨著使用時間的延長彈力會疲勞而衰減，衰減過大會在碳刷的底部產生火花現象，請調整壓力到如下要求：冶金、發電、起重機等電機類碳刷的壓力0.15～0.35Kg/mm2之間；牽引電機類碳刷的壓力在0.3～0.4Kg/mm2之間。同一臺電機上的碳刷架（刷握）壓力誤差不大于10%之內，否則會造成電流密度不均局部過載。

電機碳刷架概述

      碳刷架的作用是通過彈簧將壓力加在與換向器或集電環表面滑動接觸的碳刷上，使其在固定體與旋轉體之間穩定地傳導電流。對電機來說，碳刷架和碳刷都是非常重要的部件。不管碳刷的特性多么好，碳刷架不合適時，碳刷不僅不能充分發揮它的優良特性，而且會給電機本身的性能和壽命帶來很大的影響。

      碳刷架的結構是保持碳刷在規定位置上的刷盒部分，用適當壓力壓住碳刷以防止碳刷振動的加壓部分，連接刷盒和加壓部分的框架部分以及將電刷架固定到電機上的固定部分組成。

碳刷架的性能要求
      保持碳刷穩定、檢查或更換碳刷時，易于在碳刷盒內裝卸碳刷、能調整碳刷在碳刷盒下的露出部分(碳刷盒下端邊緣與換向器或集電環表面的間隙)以防止磨壞換向器或集電環、碳刷壓力的變化、加壓方向和加壓位置等對碳刷磨損的影響要小，且結構牢固。碳刷架主要采用青銅鑄件，鋁鑄件及其它合成材料。要求碳刷架本身材料具有良好的機械強度，加工性能，耐蝕性能，散熱性能和導電性能等。
