如何看懂電機的型號？

電機制造商機器型號是為方便使用、設計、制造等部門進行業務聯系，簡化技術文件中對產品名稱、規格、型號的描述而引用的代碼。下面為大家介紹一下西瑪電機型號的信息及其含義。


首先，西瑪電機模型的組成和意義

它由四個子部分組成，包括電機類型代碼、電機特性代碼、設計序列號和勵磁模式代碼。

1.類型代碼是用于識別不同電機類型的漢語拼音字母。

例如：異步電機Y、同步電機T、同步發電機TF、直流電機Z、直流發電機ZF。

2.特征代碼旨在描述電機的性能、結構或用途，也用漢語拼音字符表示。

3.設計序列號指電機產品設計訂單，用阿拉伯數字表示。首次設計的產品，不標注設計序列號，從該系列產品衍生的產品按設計順序標注。

4.勵磁模式代碼用字母表示，S代表三次諧波，J代表晶閘管，X代表相連接勵磁。

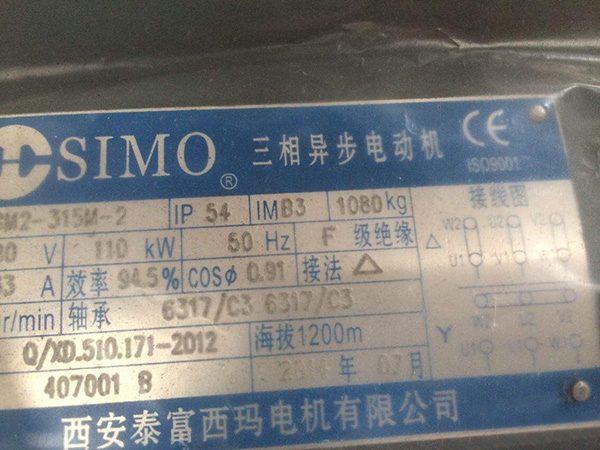

例如：Y2--160 M1-8

Y：型號，表示異步電機；

2：設計序列號，“2”是指在第一次的基礎上改進設計的產品；

160：中等高度，是從軸中心到底座水平面的高度；

M1：框長規格，M為中，腳注“2”為M型鐵芯的第二種規格，“2”型鐵芯比“1”型鐵芯長。

8：極數，“8”指8極電機。

例如：Y 630–10/1180

Y代表異步電動機；

630表示功率630KW；

10極，定子鐵芯外徑為1180mm。
